合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（二）
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（一）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（三）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（二）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> ?《Nature》論文致謝欄常客：超微量天平的生物膜研究顛覆性應用
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（一）
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）

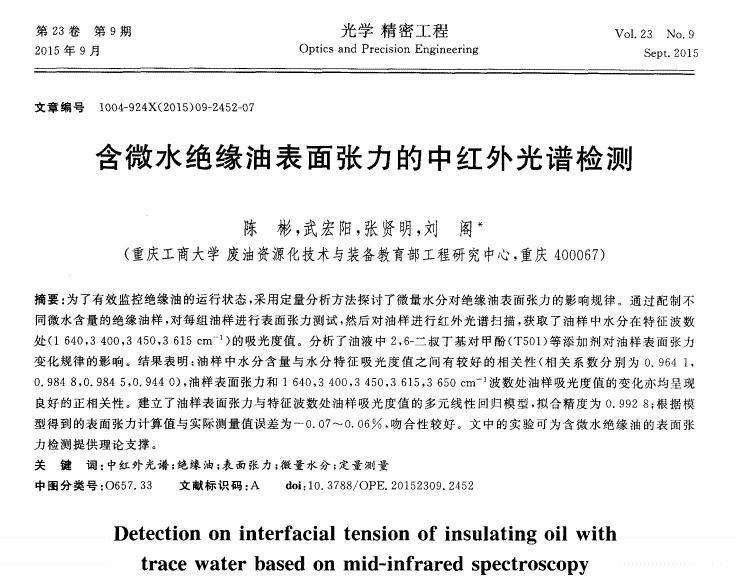

含微水絕緣油表面張力的中紅外光譜檢測
來源：陳彬 武宏陽 張賢明 劉閣 瀏覽 2153 次 發布時間:2022-12-01

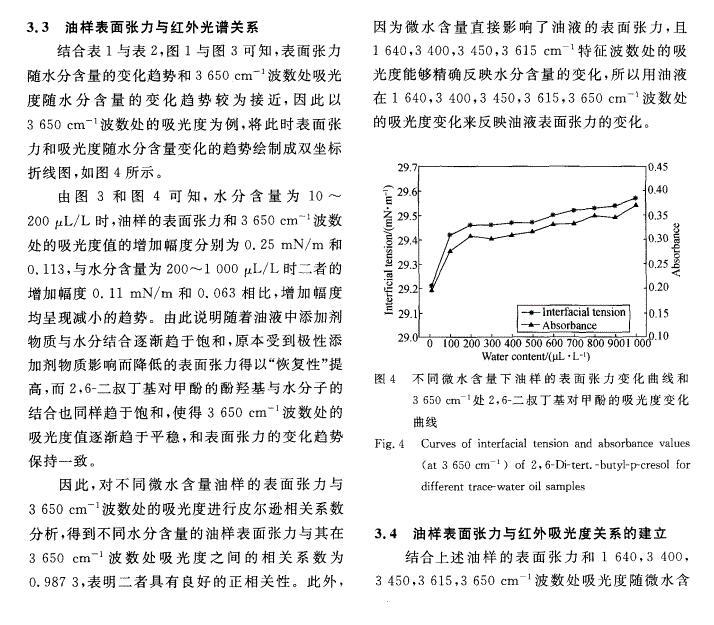

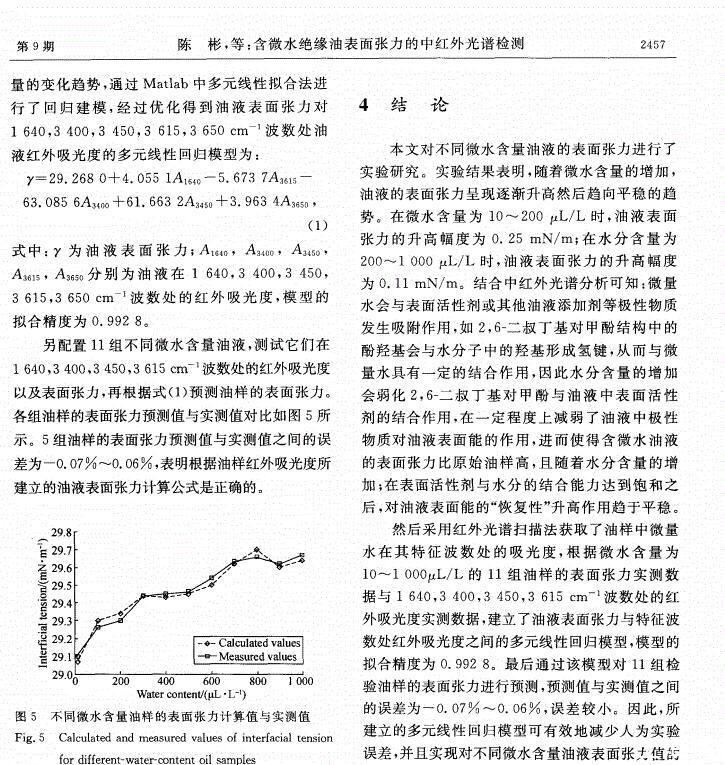

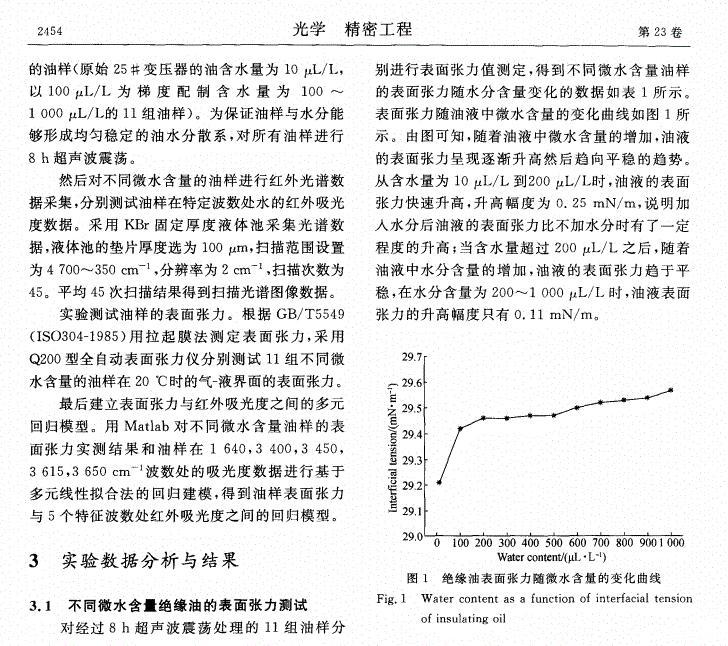

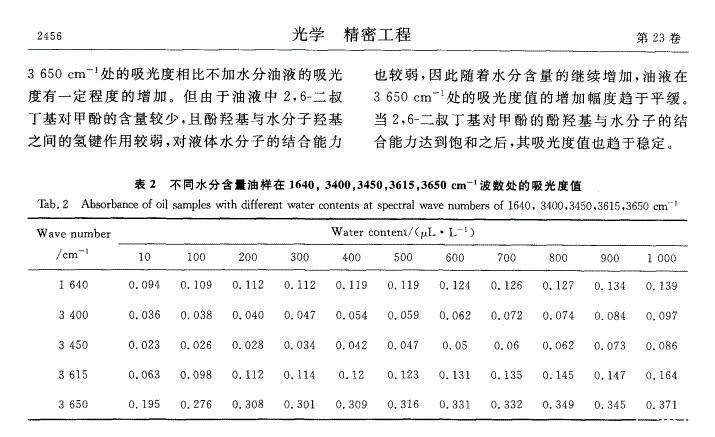

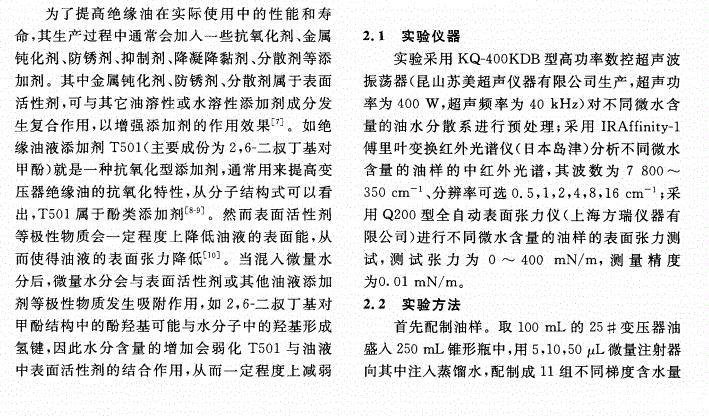

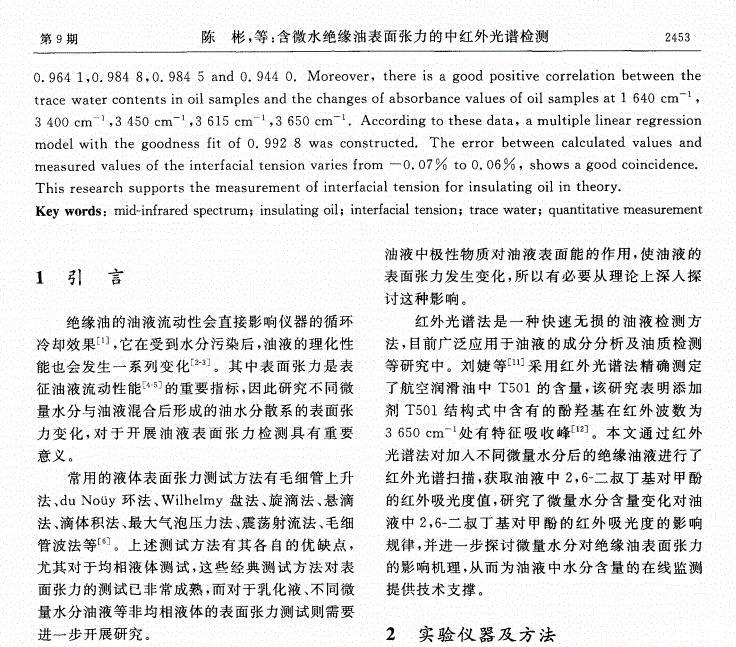

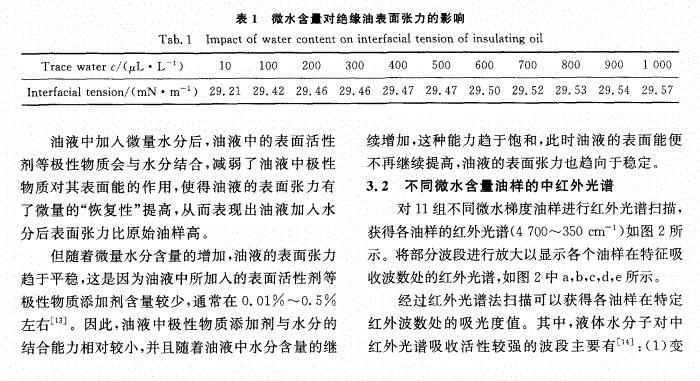

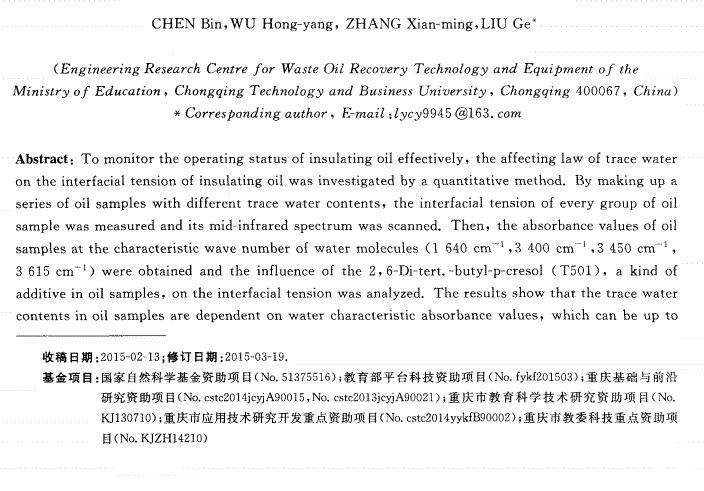

【摘要】：為了有效監控絕緣油的運行狀態，采用定量分析方法探討了微量水分對絕緣油表面張力的影響規律。通過配制不同微水含量的絕緣油樣，對每組油樣進行表面張力測試，然后對油樣進行紅外光譜掃描，獲取了油樣中水分在特征波數處(1 640，3 400，3 450，3 615cm-1)的吸光度值。分析了油液中2，6-二叔丁基對甲酚(T501)等添加劑對油樣表面張力變化規律的影響。結果表明:油樣中水分含量與水分特征吸光度值之間有較好的相關性(相關系數分別為0.964 1，0.984 8，0.984 5，0.944 0)，油樣表面張力和1 640，3 400，3 450，3 615，3 650cm-1波數處油樣吸光度值的變化亦均呈現良好的正相關性。建立了油樣表面張力與特征波數處油樣吸光度值的多元線性回歸模型，擬合精度為0.992 8；根據模型得到的表面張力計算值與實際測量值誤差為-0.07~0.06%，吻合性較好。文中的實驗可為含微水絕緣油的表面張力檢測提供理論支撐。
