合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 各種表面活性劑性能一覽表
> 探索界面張力梯度驅(qū)動對流轉(zhuǎn)捩規(guī)律
> 溴化鋰水溶液微觀特性的分子動力學(xué)研究
> 影響鋁粒進(jìn)入鋼液程度排序:渣鋁界面張力>鋼鋁界面張力>鋼渣界面張力
> 浮選藥劑的性能、組合用藥機(jī)理及協(xié)同效應(yīng)的影響因素(二)
> 測量表面張力/界面張力的儀器有哪些?怎么選
> 水成膜泡沫滅火劑之氟碳表面活性劑YM-316復(fù)配性能及表面張力測定(下)
> 磺酸鹽型雙子表面活性劑GSS362動態(tài)表面張力測定結(jié)果
> 兩親性碳點CDS表面活性劑濃度、膠束對硅酸鹽溶液潤滑性能的影響(一)
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計算(一)
推薦新聞Info
-
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(三)
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(二)
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響(一)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定(三)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定(二)
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定(一)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(三)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(二)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(一)
> 如何提高非離子表面活性劑的表面張力預(yù)測精度
新制備的緩沖氧化物蝕刻液兼具高潤濕性和較小的表面張力
來源:浙江奧首材料科技有限公司 瀏覽 1159 次 發(fā)布時間:2024-09-10
緩沖氧化物蝕刻液(BOE)通過去除或減薄半導(dǎo)體硅片薄膜未被光阻覆蓋的氧化層部分而達(dá)到蝕刻的目的,常用于微結(jié)構(gòu)制作和硅基發(fā)光器件中。
BOE蝕刻液通常以超純水為溶劑,將一定濃度HF和NH4F按一定比例混合,得到所需配比的BOE蝕刻液。但上述制備方法得到的BOE蝕刻液表面張力很大,對半導(dǎo)體硅片蝕刻層的潤濕性不能達(dá)到理想效果,導(dǎo)致光刻膠嚴(yán)重變形。現(xiàn)有技術(shù)中,常通過向蝕刻液中引入表面活性劑來提高蝕刻潤濕性和均一性。但是由于BOE蝕刻液自身特性,表面活性劑在蝕刻液中的均勻分散存在困難,通常需要花費長時間的攪拌來保證表面活性劑均勻分散。
因此,如何獲得兼具高潤濕性和較小的表面張力的緩沖氧化物蝕刻液(BOE)成為亟需解決的問題。
針對目前BOE蝕刻液潤濕性不理想的問題,提出一種高潤濕性緩沖氧化物蝕刻液,該蝕刻液具有高潤濕性和較小的表面張力,能實現(xiàn)微細(xì)加工和芯片制造中的圖案和結(jié)構(gòu)形成,解決現(xiàn)有蝕刻液蝕刻不均勻和蝕刻后圖案變形問題。
一種高潤濕性緩沖氧化物蝕刻液,包括重量配比如下的各組分:
氫氟酸530份;
含氟離子的多羥基烷基季銨鹽110份;
光刻膠保護(hù)劑0.11份;
增溶劑15份;
超純水2060份;
采用蝕刻液蝕刻晶圓表面氧化硅層的方法如下:
步驟1:將蝕刻液放置在40L的化學(xué)槽中,保持溫度在25℃,將晶圓垂直放置在卡槽內(nèi),蝕刻液以4L/min的速度進(jìn)行循環(huán);
步驟2:待步驟1的蝕刻結(jié)束后,將晶圓放置在裝滿超純水的化學(xué)槽中,所述化學(xué)槽中超純水以4L/min的速度進(jìn)行循環(huán),放置5min后取出;
步驟3:用100L/min流量的高純氮氣吹掃晶圓表面13min,即完成晶圓表面氧化硅層的蝕刻處理。
性能測試1表面張力:
利用表面張力儀測得表面張力數(shù)據(jù)。測試結(jié)果參見表5;
性能測試2潤濕性和光刻膠變形情況:
在光學(xué)顯微鏡下觀察形貌,通過蝕刻后形貌判斷潤濕性和光刻膠變形情況,若潤濕性好,則孔隙中無SiO2
殘留且光刻膠無變形脫落,反之則脫落嚴(yán)重。

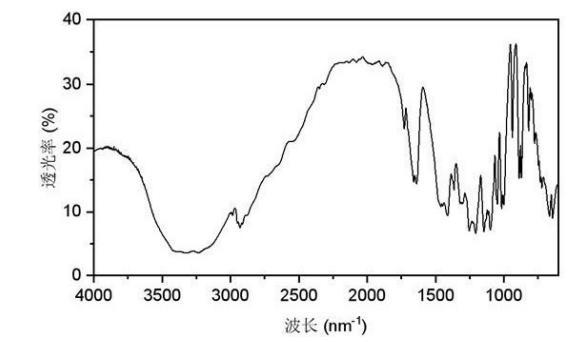

性能測試3多羥基烷基季銨鹽FTIR:
使用ATR附件,掃描背景去除雜峰后將取少量多羥基烷基季銨鹽放在測試位置開始進(jìn)行紅外光譜掃描。在3300nm1附近的寬吸收峰可歸屬為羥基吸收峰,亞甲基的吸收峰分別位于2900nm1和1200~1400nm1附近,1100nm1處為CF的吸收峰區(qū)。
采用多羥基烷基季銨鹽和茚類的光刻膠保護(hù)劑的組合,能夠顯著降低蝕刻液的表面張力,提高對基材的潤濕性,在蝕刻過程中保護(hù)光刻膠的非正常形變與脫落。
