合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（二）
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（一）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（三）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（二）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> ?《Nature》論文致謝欄常客：超微量天平的生物膜研究顛覆性應用
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（一）
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）

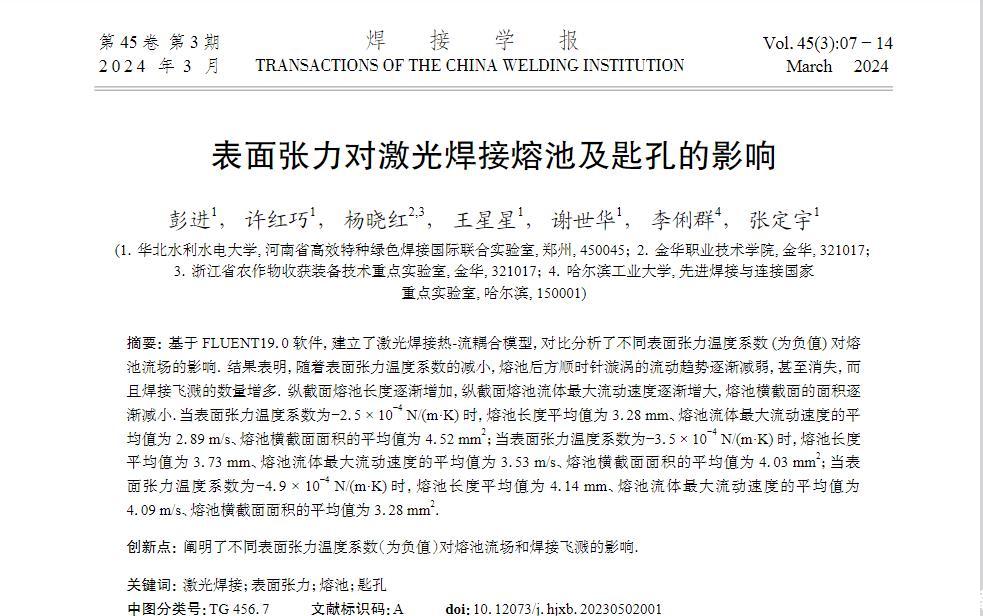

不同表面張力溫度系數對激光焊接熔池流場的影響
來源：焊接學報 瀏覽 890 次 發布時間:2024-08-07
基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表面張力溫度系數(為負值)對熔池流場的影響。

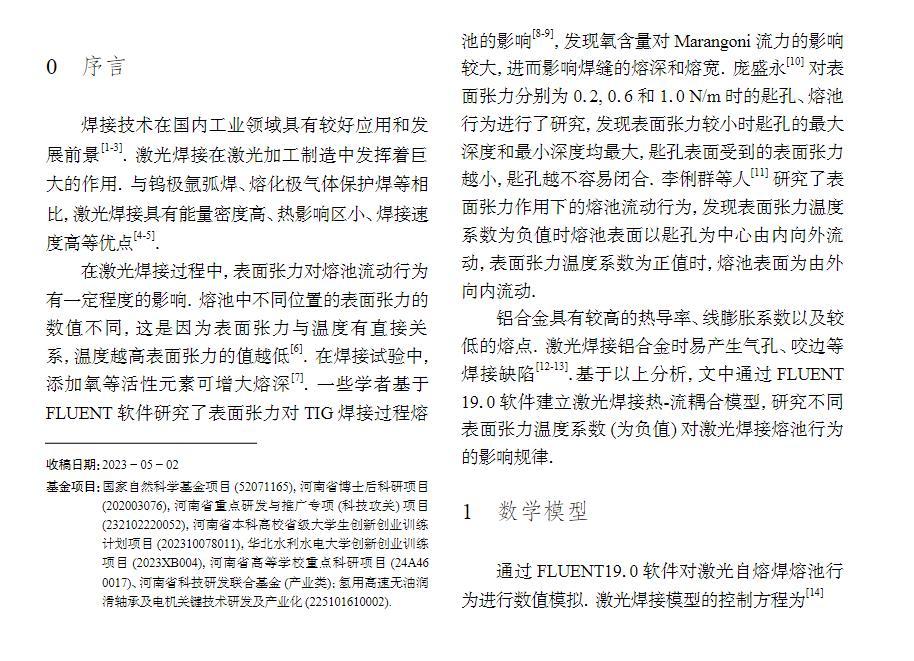

結果表明，隨著表面張力溫度系數的減小，熔池后方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數量增多.縱截面熔池長度逐漸增加，縱截面熔池流體最大流動速度逐漸增大，熔池橫截面的面積逐漸減小。當表面張力溫度系數為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當表面張力溫度系數為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當表面張力溫度系數為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
